YH10W-36 Surge Arrester for Substation Lightning Protection

MOQ:	1
цена:	40

Detail Information

Product Description

Detail Information

Оцененное напряжение:

36 KV

Mocv:

29 кВ

Номинальный ток:

10 kV

Крутой импульсный остаток:

106 кВ при 5 тыс.

Молния Импульс Остаток:

98 кВ в 5 тыс.

Переключение импульса остаточного:

75 кВ в 1Ka

Справочное напряжение постоянного тока:

51 кВ при 1 мА

Уровень разряда линии:

Длительный ток:

400 A при 2 мс

Импульс сильного тока:

100 тыс. Д. При 4/10 мкс

Молния противостояла:

200 кВ

Частота мощности выдерживается:

70 кВ (сухой/влажный)

0,1 с:

43,2 кВ

1s tov:

41,4 кВ

10s tov:

39,6 кВ

Выделить:

substation surge arrester with warranty

lightning protection arrester for substation

YH10W-36 surge arrester

Product Description

Competitive High Quality Surge Arrester (YH10W-36)

Product Specifications

Attribute	Value
Model NO.	YH10W-36
Specification	SGS
Trademark	YONG′DE
Origin	China
HS Code	85354000
Production Capacity	5000 Pieces Per Month

Technical Specifications

Type	YH10W5-36/98
Rated voltage (kV)	36
MOCV (kV)	29
Nominal Current (kV)	10
Residual voltage of steep impulse at 5kA (kV)	106
8/20µS Residual voltage of lightning impulse current at 5kA (kV)	98
Residual voltage of switching impulse current at 1kA (kV)	75
1mA D.C reference voltage (kV)	51
Line discharge level	1
2mS long duration impulse current (A)	400
Material employed in series non-linear resistor	Zinc Oxide

Surge Arrester Working Conditions

Low Voltage Lightning Arrester
Working conditions:
- Environment temperature: -40°C to +40°C
- Altitude: <1000m
- 48Hz < Rated frequency < 62Hz
- Power frequency voltage should not exceed continuous running voltage
- Maximum wind speed should be less than 35m/s
- Earthquake intensity should be less than 7 degree
- If used in contamination area, should be noted in advance

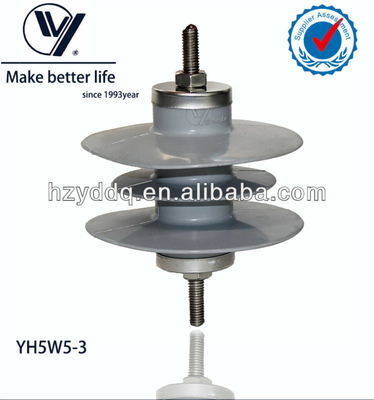

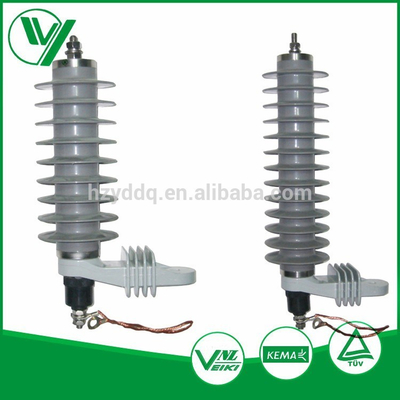

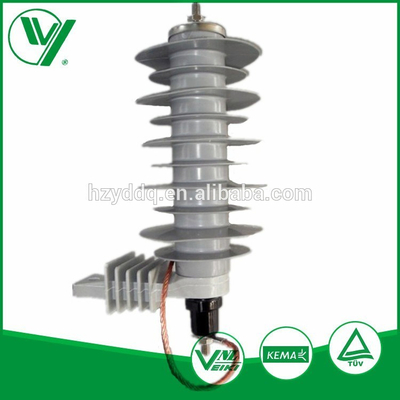

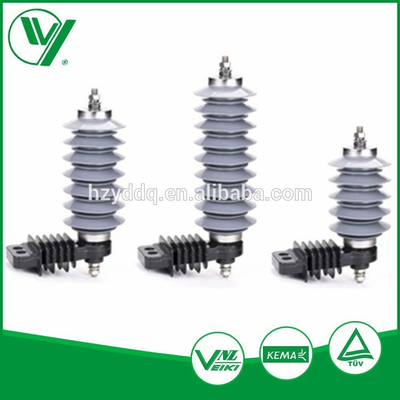

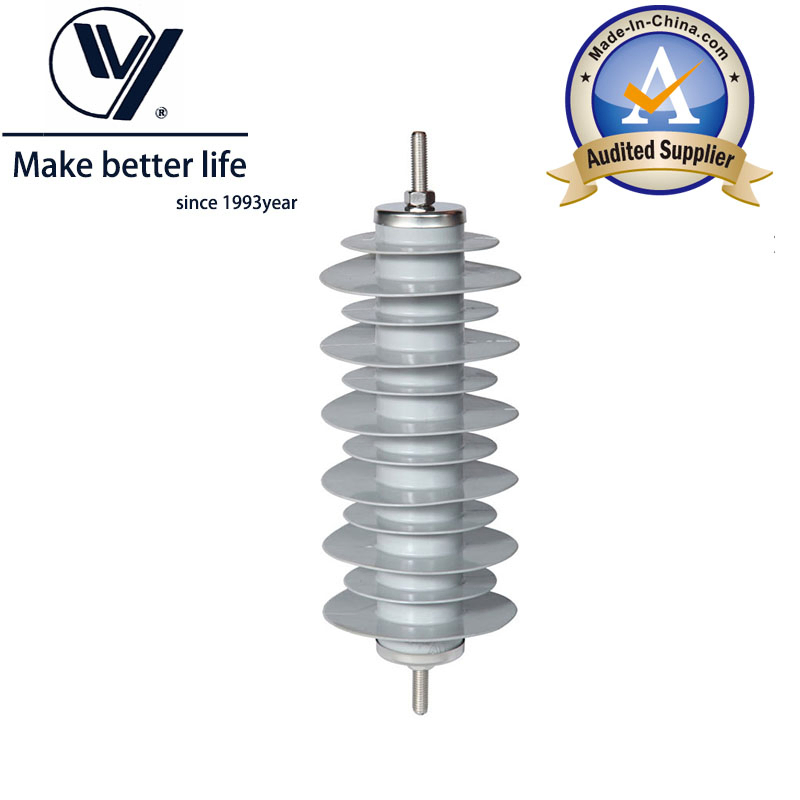

Product Images
