132 кВ Порцелановое корпусное молниезащитное устройство Y10W5-132 для подстанций

132 кВ Порцелановое корпусное молниезащитное устройство Y10W5-132 для подстанций

MOQ:	3
цена:	1

Detail Information

Product Description

Detail Information

Сертификация:

ISO9001

Оцененное напряжение:

132KV

Высота:

1970mm

Расстояние утечки:

4250mm

Максимальное напряжение системы:

145/161KV

Уровень разряда линии:

2/3/4

Импульс тока длительного времени:

600/800/1000A

4/10 мкс. Импульс тока:

100 КА

Импульс молнии противостоял:

650 кВ

Напряжение частоты мощности противостоять:

275 кВ

MCOV:

106 кВ

Номинальный ток:

10 тыс

Остаточное напряжение (5 кА):

396 кВ

8/20 мкс остаточное напряжение:

334 кВ

Переключение остаточного напряжения импульса:

263 кВ

Опорное напряжение 1MA DC DC:

192 кВ

Выделить:

132 кВ порцелановый молниезадерживатель

Упорядочиватель молнии подстанции Y10W5-132

высоковольтный порцелановый зажигалка

Product Description

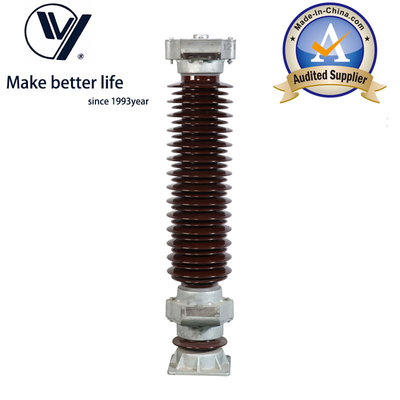

Разрядник перенапряжения 132 кВ с фарфоровым корпусом - Модель Y10W5-132

Технические характеристики продукта

Атрибут	Значение
Номер модели	Y10W5-132
Установка	Параллельный разрядник
Применение	Подстанция
Размер	Большой
Рабочее напряжение	Высокое напряжение
Материал	ZnO
Путь утечки	4250 мм
Корпус	Фарфор
Класс разряда по току	3
Спецификация	IEC 60099-4

Основные характеристики

Превосходные электрические характеристики и надежность
Легкий дизайн для облегчения установки
Взрыво- и ударопрочная конструкция
Отличные характеристики в загрязненной среде
Вандалоустойчивая конструкция
Защита от проникновения влаги
Высокая механическая прочность
Нечувствительность к ультрафиолетовому излучению
Отличная устойчивость к озону и коронному разряду
Превосходная устойчивость к трекингу

Технические параметры

Номинальное напряжение	132 кВ
Высота	1970 мм
Путь утечки	4250 мм
Максимальное напряжение системы Um	145/161 кВ
Уровень разряда по току	2/3/4
Импульс тока длительного воздействия	600/800/1000A
Импульс тока 4/10 мкс	100 кА
Импульсное выдерживаемое напряжение молнии	650 кВ
Выдерживаемое напряжение промышленной частоты	275 кВ

Подробные характеристики

Параметр	Значение
MCOV (кВ)	106
Номинальный ток (кА)	10
Остаточное напряжение крутого импульса при 5 кА (кВ)	396
Остаточное напряжение импульсного тока молнии 8/20 мкс (пиковое значение) при 5 кА (кВ)	334
Остаточное напряжение коммутационного импульсного тока (пиковое значение) при 1 кА (кВ)	263
Напряжение постоянного тока 1 мА (кВ)	192
Импульсный ток длительного воздействия 2 мс (А)	850
Импульс тока высокой силы 4/10 мкс (кА)	100
