| Номер модели: | GW4-40.5 | Максимальн Настоящ: | 650А |
|---|---|---|---|
| Максимальн Напряжение тока: | 126KV | Стандарт: | IEC 62271-102: IEEE 2005 Std C37.30-1997 |
| Применитесь к: | оборудование распределения силы | Применение: | Система AC |
| Высокий свет: | переключатель разъединения низшего напряжения,переключатели электрического разъема |
||

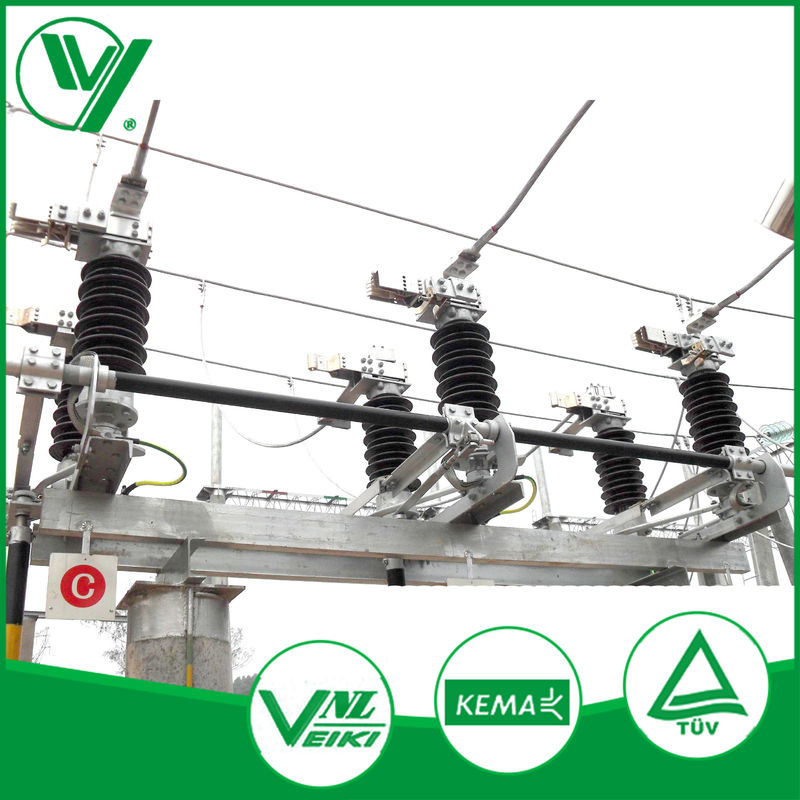

Тип низшее напряжение подстанции GW4 40.5KV отключая амортизатор переключателя с ручным эксплуатируемым механизмом
Описание переключателя амортизатора GW4:
Этот тип разобщитель вид оборудований HV на открытом воздухе электрических используемых в трехфазной системе AC 50Hz электрической. Он использован для swithing-на/с цепи HV когда нулевая нагрузка в цепи поручить или перенести цепь и также dissconnect течение с шинопроводом, выключателем или любыми другими оборудованиями HV электрическими ремонтируя сети.
Спецификации:
| Никакой | Детали | Технический параметр | |||||
| 1 | Расклассифицированное напряжение тока kV | 40,5 | 12 | 18 | 20 | ||
| 2 | Номинальное напряжение тока системы kV | 35 | 10 | 15 | 20 | ||
| 3 | Расклассифицированное настоящее a | 630; 1250; 1600; 2000; 2500; 3150; 4000 | |||||
| 4 | Расклассифицированный короткий период времени выдерживает течение и время kA/s | 25~50/4 | |||||
| 5 | Расклассифицированный пик выдерживает настоящий kA | 63~125 | |||||
| 6 | частота силы 1min выдерживает напряжение тока (действующее значение) kV | Зарыть | 95/85 | 42 | 45 | 65 | |
| Фазировать | 95/85 | ||||||
| Через изолировать DS | 118 | 53 | 55 | 79 | |||
| 7 | Напряжение тока wishstand импульса молнии (максимальное значение) KV | Зарыть | 185 | 75 | 105 | 125 | |
| Фазировать | 185 | ||||||
| Через изолировать DS | 210 | 85 | 120 | 145 | |||
| 8 | Расклассифицированная механическая терминальная нагрузка n | Уровень боковой нагрузки | 500 | 500 | 500 | 500 | |
| Уровень вертикальной нагрузки | 250 | 250 | 250 | 250 | |||
| Вертикаль | 500 | 500 | 500 | 500 | |||
| 9 | Минимальное расстояние изоляции против земного mm | 400 | |||||
| 10 | N. m момента максимального человека оперативное | 200 | |||||
| 11 | Управляющее напряжение v работая механизма привода мотора | AC220,380; DC110,220 | |||||
| 12 | Напряжение тока v мотора работая механизма привода мотора | AC220,380; DC110,220 | |||||
Чертеж переключателя амортизатора GW4:
